整流装置　ＳＥＴ型　整流短管

型式　ＳＥＴ　整流短管　（流量計測用整流装置）

流量計の上流にSET型整流短管を取り付けると上流側の偏流、旋回流を整流します。
差圧流量計（オリフィス　ベンチュリ　など）、パドル流量計、タービンメータ　超音波流量計　熱式気体流量計　などの
上流側の非定常流（偏流や旋回流）の影響を受けると精度の影響を受ける流量計に適用できます。

流量計の直管配管の必要性については「技術資料」一般偏6.を参照ください。

**仕　様**
型　　式	SET
品　　名	整流短管
製作口径	25A ～　500A （500Aを超えるサイズはご相談ください。）
測定流体	液体　、　気体　、　蒸気
最高使用圧力	フランジ規格による
取付方法	フランジ短管
材　　　質	SUS304 　標準　SUS316 SUS316L チタン　　製作可能
接　　　続	フランジ JIS 10K　F.F.（標準） JIS 5K 16K 20K 30K ANSI JPI 製作可
備　考	高圧ガス保安法適合品は製造しておりません。（高圧ガス設備試験成績証明書の発行はできません）
本器は JIS Z8762-2:2007 JIS Z8766:2002 規格内で解説されている非一様多孔板式整流装置と呼ばれる「非一様多孔板Ａ形」で　明石式整流装置　です。絞り比 m = 0.586 （絞り比 = 穴面積÷配管内径面積）標準以外の材質、接続規格、全長、については型式記号に付加してご指示ください。フローストレイトナと呼ばれる整流装置と同じ機能のものです。整流短管の寸法検査につきましては、フランジ外径、フランジボルト穴ピッチ、フランジボルト穴内径、フランジ厚さ、短管長さ及び外観目視検査の項目とさせていただきます。寸法許容差は弊社規格を採用します。 JIS に基づく圧力容器としての強度計算書の添付は可能です。高圧ガス保安法適合品は製造しておりません、高圧ガス設備試験成績証明書の発行はできません。

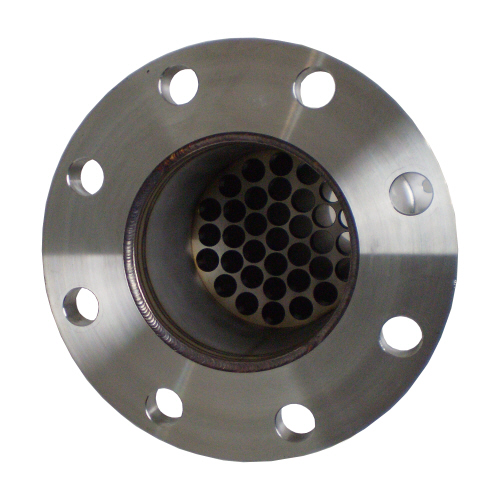

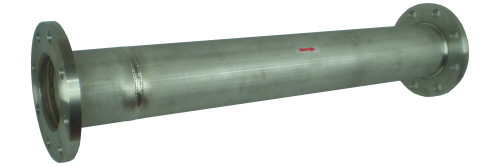

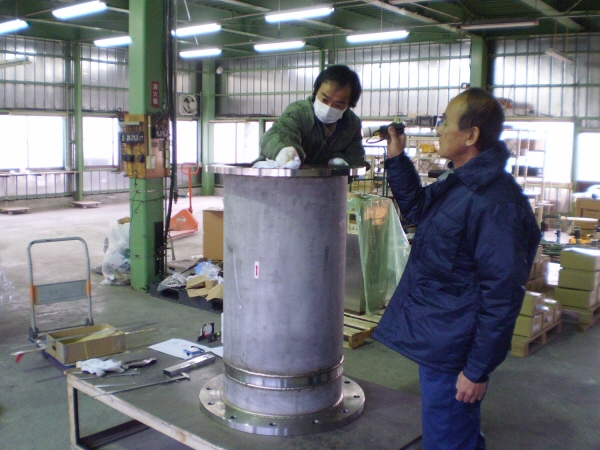

本器は整流装置、型式：SEP 整流板を短管の配管内部に設置して整流板と短管を配管外側より溶接した構造です。

面間（全長寸法）は下の表に示しますが、異なる長さに変更して製作することは
可能ですが、整流装置（穴部分）下流側は配管内径の 8倍の直管部は必要になります。
　

整流短管　ＳＥＴ　型式表
①②③	④⑤	⑥	⑦	⑧	⑨	⑩	⑪	⑫	⑬	型式番号
機種	機能	流れ方向	口径	接続	規格	材質	付加１	付加２	付加３	型式名称
SET	10	1	□	□	□	□	□	□	□	型式記号
	↑ 機能	↑ 流れ方向	↑ 口径	↑ 接続	↑ 規格	↑ 材質	↑ 付加１	↑ 付加２	A	付加なし　（標準）
									C	脱脂処理　（旧：禁油処理C1）
									D	禁油処理　（旧：禁油処理C2）
									Z	特殊
								A		付加なし　標準
								Z		特殊
							A			付加なし　（標準）
							Z			特殊
						H				SUS316
						E				SUS304
						Z				特殊
					A					JIS10K フランジ　（標準）
					B					JIS16K フランジ
					C					JIS20K フランジ
					D					JIS30K フランジ
					I					JPI 150 フランジ
					P					ANSI 150 フランジ
					Z					特殊
				A						フランジ RF （JIS 20K 30K　ANSI JPI）
				B						フランジ FF　（ JIS 10K FF　標準）
				Z						特殊
			F	(1B)						25A
			G	(1・1/4B)						32A
			H	(1・1/2B)						40A
			I	(2 B)						50A
			J	(2・1/2B)						65A
			K	(3 B)						80A
			L	(4 B)						100A
			M	(5 B)						125A
			N	(6 B)						150A
			O	(8 B)						200A
			P	(10 B)						250A
			Q	(12 B)						300A
			R	(14 B)						350A
			S	(16 B)						400A
			T	(18 B)						450A
			U	(20 B)						500A

		1								標準
	10									標準

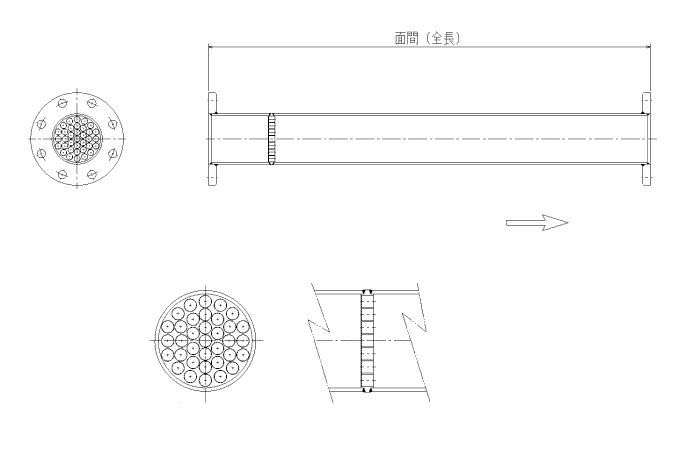

**型式　ＳＥＴ　　寸法、質量**
呼び径	面間（全長） mm	下流側必要直管長さ mm 整流短管と流量計上流側長さmm	流量計下流側必要直管長さ mm	フランジ JIS10K　質量kg
25A	300	0	120	3.0
32A	400	0	150	4.2
40A	500	0	170	5.0
50A	500	0	220	6.5
65A	1000	0	300	12.0
80A	1000	0	320	14.0
100A	1000	0	430	18.0
125A	1000	200	520	27.0
150A	1000	400	620	34.0
200A	1000	800	820	53.0
250A	1000	1200	1020	73.0
300A	1000	1600	1220	87.0
350A	1000	1920	1360	116
400A	1000	2320	1560	148
450A	1000	2730	1760	180
500A	1000	3100	1960	230

ＳＥＴ　設置例

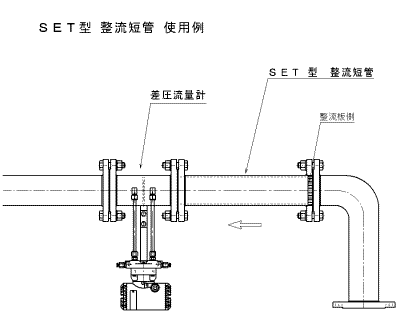

ＳＥＴ型　整流短管　使用例

整流短管　ＳＥＴに使用のボルト／ナット類、パッキングはお客様でご用意ください。ご下命くださればセットでの納入もいたします。

流量計の種類	上流側配管条件	必要直管長
流量計の種類	上流側配管条件	SET型使用
差圧流量計パドル流量計タービンメータ超音波流量計	直管	○
	収縮管	○
	拡大管	○
	90゜ベント1つ	○
	90゜ベント2つ	○
	仕切弁全開	○
	仕切弁半開	○
* D：配管の内径直管長さは測定精度に影響があります。一般的に上記形式の流量計では上流側、下流側の直管長さは長いほど流量誤差を小さくすることができますので整流装置を用いる場合でも出来るだけ直管部を長くする配管設計をお薦めいたします。整流短管を用いた場合でも下流側は最低でも 5D が必要です。

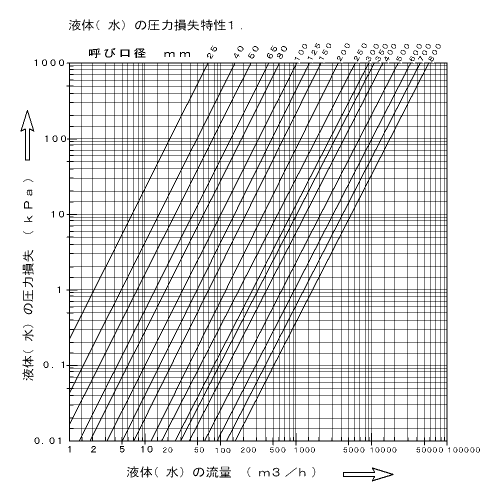

液体の圧力損失特性

水以外の液体の場合には圧力損失に密度（kg/L)を乗じてください。
例：密度1.2kg/Lの液体の場合は「水の圧力損失」×1.2 が圧力損失（ｋＰａ）

口径（管内径）、最大流量、液体密度 kg/m^3
をご連絡いただければ圧力損失計算書（グラフ付き）をご提示できますので
上記「お問い合わせ」にてForm送信してください。

なお、圧力損失計算書は試験成績書ではありませんので
書類としては発行せず、参考資料としての提示となります。
　

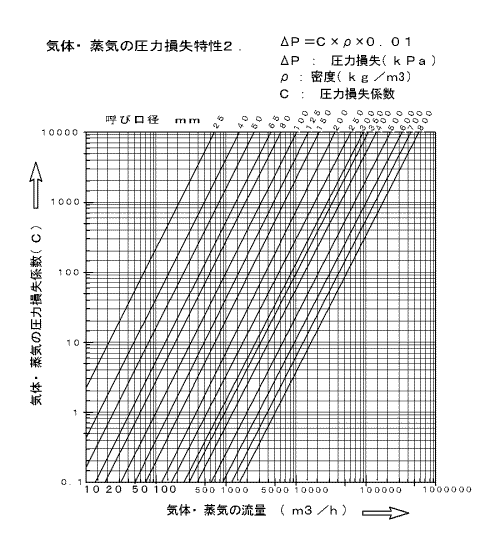

気体、蒸気の圧力損失特性

気体・蒸気の流量（m^3/h）はオペレーション流量ですのでノルマル流量の場合は操業時
の流量に換算してさらにオペレーション密度を計算して上記グラフを適用してください。

オペレーション密度、操業時の流量を求めるエクセル計算式はこちら

口径（管内径）、最大流量、気体密度 kg/m^3(ntp)、温度、圧力
をご連絡いただければ圧力損失計算書（グラフ付き）をご提示できますので
上記「お問い合わせ」にてForm送信してください。

なお、圧力損失計算書は試験成績書ではありませんので
書類としては発行せず、参考資料としての提示となります。
　
