差圧流量計 出力信号

　差圧流量計の出力信号の仕様を下記に示します。

流量％ 差圧 差圧 差圧 差圧電流 流量出力電流
mmAq kPa ％ mADC mADC
0.00 0.000 0.000 0.000 4.0000 4.000
1.00 0.200 0.002 0.010 4.0016 4.160
2.00 0.800 0.008 0.040 4.0064 4.320
3.00 1.800 0.018 0.090 4.0144 4.480
4.00 3.200 0.032 0.160 4.0256 4.640
5.00 5.000 0.050 0.250 4.0400 4.800
6.00 7.200 0.072 0.360 4.0570 4.950
7.00 9.800 0.098 0.490 4.0780 5.117
8.00 12.800 0.128 0.640 4.1020 5.277
9.00 16.200 0.162 0.810 4.1300 5.442
10.00 20.000 0.200 1.000 4.160 5.600
15.00 45.000 0.450 2.250 4.360 6.400
20.00 80.000 0.800 4.000 4.640 7.200
25.00 125.000 1.250 6.250 5.000 8.000
30.00 180.000 1.800 9.000 5.440 8.800
35.00 245.000 2.450 12.250 5.960 9.600
40.00 320.000 3.200 16.000 6.560 10.400
45.00 405.000 4.050 20.250 7.240 11.200
50.00 500.000 5.000 25.000 8.000 12.000
55.00 605.000 6.050 30.250 8.840 12.800
60.00 720.000 7.200 36.000 9.760 13.600
65.00 845.000 8.450 42.250 10.760 14.400
70.00 980.000 9.800 49.000 11.840 15.200
75.00 1125.000 11.250 56.250 13.000 16.000
80.00 1280.000 12.800 64.000 14.240 16.800
85.00 1445.000 14.450 72.250 15.560 17.600
90.00 1620.000 16.200 81.000 16.960 18.400
95.00 1805.000 18.050 90.250 18.440 19.200
100.00 2000.000 20.000 100.000 20.000 20.000
備考 １．最大発生差圧2000mmAq、20kPa の場合を例として記載してあります。
       ２．差圧電流は「開平演算なし」の場合の差圧伝送器出力を記載してあります。
       ３．差圧流量計では二乗特性のために流量レンジ10％を計測するためには
　　　　　最大発生差圧の1％を測定する必要があります。
       ４．流量レンジ10％以下を LOWカットするためには入力信号を1％
　　　　　カットする必要があります。

　

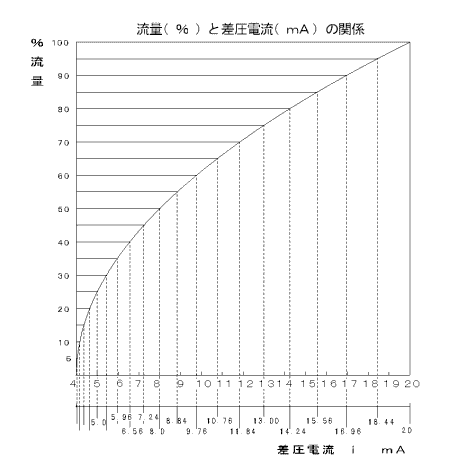

流量％と差圧電流ｍＡの関係　グラフ１．

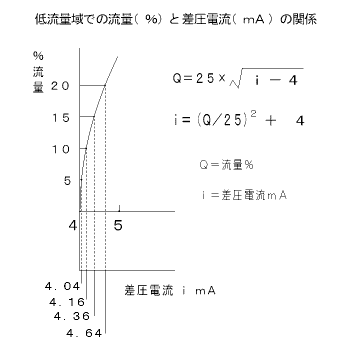

差圧流量計では流量5％を測定しようとすると差圧伝送器
より発信する電流を4.04mAの精度で測定する必要があります。
よって差圧伝送器のゼロ点ドリフトが発生しないよう正確な差圧
測定が必要になります。

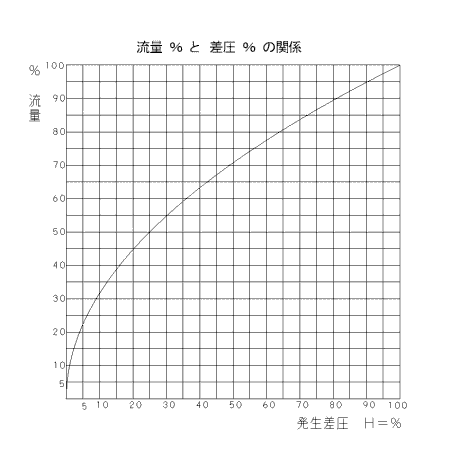

流量％と差圧％の関係　グラフ２．

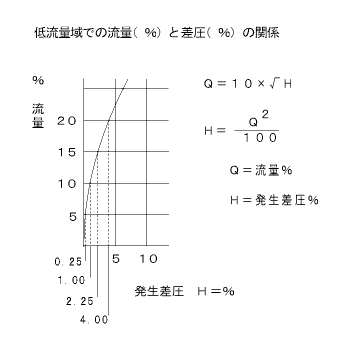

差圧流量計では流量5％を測定しようとすると差圧伝送器
より発信する差圧を最大発生差圧の0.25％の精度で測定
する必要があります。
流量5％は流量レンジ1：20に相当しますが、この場合は差圧レンジ
1：400の測定が必要になります。
