技術資料 信号編６．
流量計の出力信号 ０−１０Ｖ ＤＣ について
| Ｑ | 流量 ％ | |
| Ｉ | 出力電圧 Ｖ | |
| （指示流量／最大流量）×１０ | ||

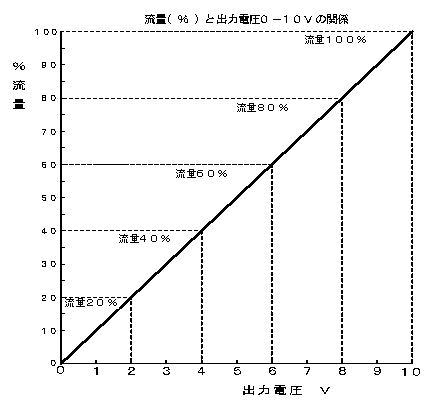

流量レンジ０〜１００％の流量計の場合は流量ゼロで０ＶＤＣ
流量１０％で１ＶＤＣ、流量５０％で５ＶＤＣ、流量１００％で１０ＶＤＣの
電圧出力ＤＣＶとなります。
|
|
|
| アナログ電圧指示計の場合に流量計出力電圧 ０Ｖでは指示針は０を指します。 |
アナログ電圧指示計の場合に流量計出力電圧 ５ＶＤＣでは指示針は５０％を指します。 |
流量計の出力信号には各種あります。
アナログ電圧０−１０ＶＤＣの出力を示します。
| 流量％ | アナログ電圧 |
| 0-10VDC | |
| 0.00 | 0.000 |
| 2.50 | 0.250 |
| 5.00 | 0.500 |
| 10.00 | 1.000 |
| 15.00 | 1.500 |
| 20.00 | 2.000 |
| 25.00 | 2.500 |
| 30.00 | 3.000 |
| 35.00 | 3.500 |
| 40.00 | 4.000 |
| 45.00 | 4.500 |
| 50.00 | 5.000 |
| 55.00 | 5.500 |
| 60.00 | 6.000 |
| 65.00 | 6.500 |
| 70.00 | 7.000 |
| 75.00 | 7.500 |
| 80.00 | 8.000 |
| 85.00 | 8.500 |
| 90.00 | 9.000 |
| 95.00 | 9.500 |
| 100.00 | 10.000 |
