製品案内  容積型流量計

      4−ラジアルピストンタイプ 213シリーズ       Back

高圧用高精度微少流量計(4-ラジアルピストンタイプ)(液体専用)

MODEL213−593 4-ラジアルピストンタイプ高圧用微少流量計  耐圧 52.5MPa(G)
MODEL 213-593流量計 : 1 mL/min 〜 1800 mL/min
流体粘度 : 0.5 〜 10,000 cps

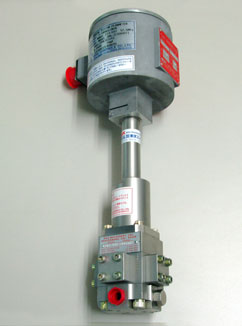

Model 213-593 高圧用高精度微少流量計
4−ラジアルピストン
4-ラジアルピストン



MODEL213-593 高圧用微少流量計は、MODEL213 4-ラジアルピストンタイプ
微少流量計の高圧モデルです。

■特徴
●使用圧力:52.5MPa(G)
●微少流量での高精度計測可能(流量測定範囲:1 〜 1800 mL/min)
●高精度:1000:1以上の流量レンジを読取値の±0.5%以内
●再現性:0.1%以下
●圧力損失が非常に小さい
●出力:高分解能パルス出力(RVDT検出 : 1150 Pulse/mL)
●低粘度から高粘度液体の測定(0.5cps〜1万cps)
●流体の温度、粘度変化に対して許容精度を維持
●広い温度範囲:−40℃〜130℃
●正流・逆流の計測可能

■仕様
モデル
Model 213-593
タイプ
4−ラジアルピストンタイプ 高圧タイプ
流量測定測範囲
1 〜 1800 mL/min
精度
読取値の±0.5%以下(1000:1以上のレンジャビリティー)
再現性
0.1%以下
排出量
0.887 mL/Rev
使用流体粘度
0.5 〜 10000 cps
最高使用圧力
52.5 MPa(G)
使用流体温度
−40 〜 130℃ (雰囲気温度 : -10 〜 65℃)
変換器出力
Model 286 Transmitter : 5VDCパルス出力(RVDT検出) 供給電源:5-30VDC/15mA
Model 286
1150 Pulse/mL
接続ポ−トサイズ
SAE #4 (7/16 - 20) (標準)
フイルトレ−ション
10 MICRON 〜 50 MICRON(使用流体粘度により選定)
●O-RINGの材質は使用流体及び流体温度により選定
   ・VITON(標準)
   ・TEFLON, NEO PRENE, BUNA, KALREZ(Option)
   (※TEFLON, VITON, KALREZ は、Dupont社の登録商標です。)
●お客様の流量計の選定時、流計測の目的及びアプリケ−ションをお知らせ頂ければ
  当社にて最適な流量計、型式を選定いたします。

   材質表 MODEL 213
部品名 材 質
本 体 SUS303
ピストン SUS303
クランクシャフト SUS303
ベアリング SUS440C
O−リング バイトン
(オプション)
テフロン
ネオプレーン

   MODEL 213 は水、純水にはご使用になれません。


   MAX MACHINERY 社製品
