製品案内　　容積型流量計

　　　　　　ラジアルピストンタイプ ２１０シリーズ 　　　 　　　　　　　　　　　　　　　　　　Back

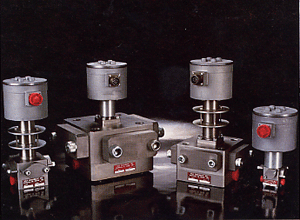

MODEL 210シリーズ　微少流量測定
　
4-ラジアルピストンタイプ高精度流量計（液体専用）
MODEL 213流量計 ： 1 mL/min 〜 1800 mL/min
MODEL 214流量計 ： 5 mL/min 〜    10   L/min
MODEL 215流量計 ： 50 mL/min 〜   35  L/min
MODEL 216流量計 ： 100 mL/min 〜 100 L/min
流体粘度 ： 0.5 〜 10,000 cps		 Model 210シリーズ流量計
Model 210シリーズ
４−ラジアルピストン
ラジアルピストンタイプ流量計は、広い流量レンジにわたり、高精度測定を保つことが出来ます。その秘密は、独特の計量技術、精密設計と加工に基づいております。特に精度を決定する部分としてのピストンとシリンダーの加工公差が±0.0012mm均一性を持ち、0.22175mLの計量容量のピストン（Model213型流量計）を持っております。
　また、ピストンとシリンダーのクリアランスが、0.005mmから0.007mmの絶対最小リークに維持され、抜群な容積効率により、低粘度から高粘度液体（0.5〜10000cp）を、非常に低圧力損失で再現性の高い流量測定ができ、基準計器として広く使用されています。測定計量部には放射状に配列された4個のシリンダーとピストンを備え、ピストンより夫々ロッドが垂直クランクシャフトに連結されています。各々ピストンは流量の流入するシリンダーを順次切り変える3方向バルブの機能を持ち、ピストンの往復運動をクランクシャフトの回転に変更され、この回転は流量に正確に比例しています。この回転は磁気結合によりトランスミッターへと連結されています。

広域測定レンジ1000：1以上にわたり低圧損と高精度
●高精密加工技術と独特のPositive Displacement技術
●CPUの採用と独特の検出技術により高速応答で特に微少流量域
　 で高分解能で安定した流量計測が出来ます。
●精度を決定するクリアランスが絶対最小のリークに維持され
　 スムーズな回転により低粘度から高粘度流体を非常に
   低圧力損失で測定が出来る。
　
■特徴
●再現性：0.1%以下
●高精度：1000：1以上の流量レンジを読取値の±0.5%以内
●圧力損失が非常に小さい
●低粘度から高粘度液体の測定0.5cps〜1万cps
●使用圧力：7MPa(G)標準, 21MPa(G) Option、52.5MPa(G) Model214型のみ
●流体の温度、粘度変化に対して許容精度を維持
●広い温度範囲：−40℃〜280℃
●出力信号：パルス出力または0〜10VDC（±10VDC）, 4-20mAアナログ出力
●正流・逆流の計測可能
　
■用途
●自動車/航空機/汎用/船舶エンジン燃料及び油圧機器の流量計測
●ポリマー・高分子材料/各種溶剤及び添加物の流量計測等
　
■流量校正トレーサビリティー
●N.I.S.T.（9876、37964）
●ANSI NCL Z-540-1
●適合規格：MIL-STD-45662A、SAE、FAA
　
モデル
Model 213
Model 214
Model 215
Model 216
流量測定測範囲
1 〜 1800 mL/min
0.005 〜 10 L/min
0.05 〜 40 L/min　
0.1 〜100 L/min
精　度
読取値の±0.5％以下（1000：1以上のレンジアビリティー）
再現性
0.1％以下
排出量
0.88 mL/Rev
10.5 mL/Rev
47 mL/Rev
165 mL/Rev
使用流体粘度
0.5 〜 10000 cps
最高使用圧力(MPa)
7MPa(G)（標準）, 21MPa(G)（Option）, 52.5MPa(G)
使用流体温度
−40 〜 280℃ （雰囲気温度 ： -10 〜 65℃）
※トランスミッターの組合せにより異なる
・Model　284 Transmitter使用時 ： -40 〜　85℃（標準）-40 〜 280℃（Option）
・Model　286 Transmitter使用時 ： -40 〜 130℃
・Model　272 Transmitter使用時 ： -40 〜 130℃
・Model　276 Transmitter使用時 ： -40 〜 130℃
変換器出力
・Model 284 Transmitter ：5VDCパルス出力（PHOTO検出） 供給電源：5-30VDC/15mA
・Model 286 Transmitter ：5VDCパルス出力（RVDT検出）　供給電源：5-30VDC/15mA
・Model 272 Transmitter ： 0-10VDC または ±10VDC出力 　供給電源：15VDC/30mA
・Model 276 Transmitter ： 4-20mADC　供給電源：11.5-35VDC 2線式
Model　284
115 Pulse/mL
9.5 Pulse/mL
2.1 Pulse/mL
0.59 Pulse/mL
Model　286
1150 Pulse/mL
95 Pulse/mL
21 Pulse/mL
5.9 Pulse/mL
Model　272
0-10VDC または ±10VDC
Model　276
4-20mADC
接続ポ−トサイズ
１/8 NPT(F)
3/8 NPT(F)
1/2 NPT(F)
3/4 NPT(F)
NPT(F) 標準　    Rc (Option)
フイルトレ−ション
10 MICRON 〜 50 MICRON（使用流体粘度により選定）
質　量
1.6 kg
3.8 kg
11.3 kg
35 kg
●オプション仕様：BY−PASS　VALVE／HEATING　BLOCKの装備可能（温度管理用）。
●O-RINGの材質は使用流体及び流体温度により選定。
　 ・VITON（標準）
　 ・TEFLON, NEO PRENE, BUNA, KALREZ（Option）
　　（※TEFLON, VITON, KALREZ は、Dupont社の登録商標です。）
●お客様の流量計の選定時、流量計測の目的及びアプリケ−ションをお知らせ頂ければ
 　当社にて最適な流量計、型式を選定いたします。
■水 及び 水溶液専用微小流量計
　　　MODEL 234ラジアルピストンタイプ流量計
　　　　　・流量測定範囲 ： 0.007 〜 5.6      Ｌ／min
                                     7mL 〜　5600 mL/min
　　　　　・精度 ： 読取値の±0.5％以下
　　　　　・再現性 ： 0.1％以下
　　　　　・耐圧 ： 14 MPａ(G)
　　　　　・温度 ： 110 ℃
　　　　　・出力 ： 40 Pulse／mL
Model 234 水および水溶液専用流量計


　　　材質表　ＭＯＤＥＬ 213〜216
部品名 材　質
本　体 SUS303
ピストン SUS303
クランクシャフト SUS303
ベアリング SUS440C
Ｏ−リング FPM
（オプション）
PTFE
CR

　　　MODEL 213 〜 216　は 水、純水にはご使用になれません
　　　水、水溶液、純水 の場合は MODEL 234 をご利用ください。
　

　　　材質表　MODEL 234
部品名 材　質
本　体 SUS316
ピストン SUS316
クランクシャフト SUS316
ベアリング テフロン
Ｏ−リング FPM
（オプション）
PTFE
CR


　　　MAX MACHINERY 社製品
