   流量表示器  RDM-300 シリーズ           戻る

各種流量計の出力信号にてデジタルにて瞬時流量表示、積算表示をおこない
アナログ信号、積算パルス信号、警報信号を出力する多目的に使用できる受信計器です。
型式:RDM-100/RDM-200 後継モデルです。


瞬時・積算流量指示計 RDM-300

RDM-300

RoHS指令対応


RDM-300 仕様
適用流量計 面積流量計各種
電磁流量計各種
パドルフローメータ
差圧流量計 (型式:RDT対応)
型   式 RDM-300
品   名 瞬時・積算流量指示計
電   源 AC 85〜264V グローバル仕様  消費電力 15VA以下
表   示 瞬時流量表示
積算流量表示
表示切り替え:フロントENTキー及び端子台外部入力
積算表示リセット:フロントリセットキー及び 端子台短絡リセット
入力信号
(アナログ入力)
アナログ 4〜20mADC 2線式
アナログ 4〜20mADC ソース信号
入力LOWカット 1〜29%設定可能
(LOW CUT:入力の0.5%は固定カット済)
入力信号
(パルス入力)
オープンコレクタ入力
電圧パルス入力
(LOW CUT:入力の0.5%は固定カット済)
センサ供給電源 DC24V  50mA Max. (安定化)
出力信号 アナログ 4〜20mADC :負荷抵抗 Max.500Ω(オプション)
出力分解能 12ビット 4000
積算パルス O.C. :DC30V Max.50mA(標準付属)
警報出力2点:リレーa接点(オプション)
外形寸法 mm 96(W)×48(H)×133(D)
92(W)×45(H) パネルカット
板厚0.8〜4.0mmのパネルに取付てください。
構 造

フロントパネルは防滴構造ですが、計器後面部分は防滴構造ではありませんので、屋外などではご使用いただけません。
防滴仕様としてご使用される場合は付属のゴムパッキンをパネル内側に取り付けてください。
屋外などでご使用の場合は防塵防滴構造の収納ケースなどに入れてご使用ください。






RDM-300  端子詳細

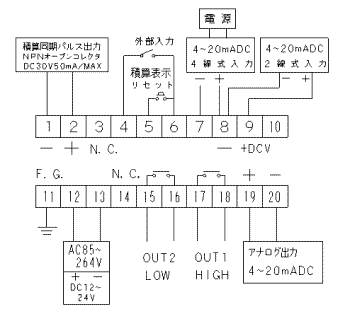

アナログ入力端子接続


ご注意ください。

旧モデル MCF−□E  型  電気発信にて富士電機製トランスミッタを
搭載した流量計では端子番号 8番にトランスミッタの+
9番にトランスミッタの− を接続します。
(2線式結線が通常の極性と逆になります。)

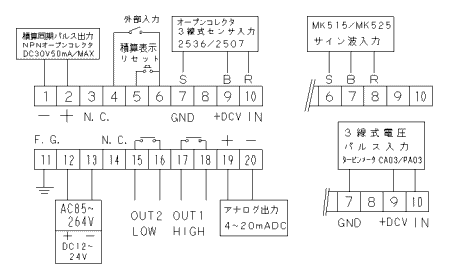

パルス入力端子接続

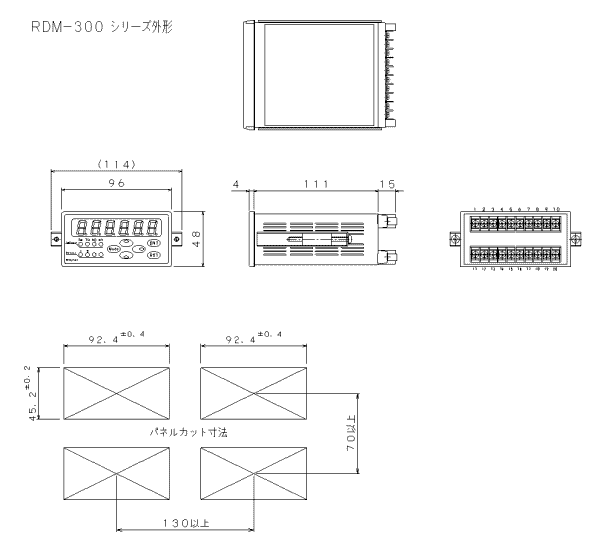

RDM-300 シリーズ外形寸法 mm
RDM-300  外形 CAD DATA  DXF ダウンロード      dwg  ダウンロード

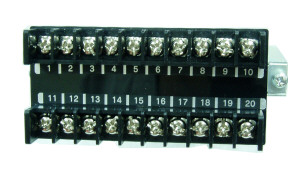

RDM-300  側面外観

パネルカット取付する場合に側面の取付金具構造
が RDM-100/RDM-200 と異なりますのでご注意ください。
