デジタル流量指示積算計 419 シリーズ

各種流量計に接続して瞬時流量表示、積算流量表示をおこない
アナログ信号、積算パルス信号を出力する、多目的に使用できる受信計器です。
瞬時流量デジタル表示は上段、積算流量デジタル表示は下段 ダブル表示です。
48mm×48mm DINサイズ、コンパクトながら豊富な機能で
流量制御、流量管理に最適なオールマイティーモデルです。


デジタル流量指示積算計 419 シリーズ

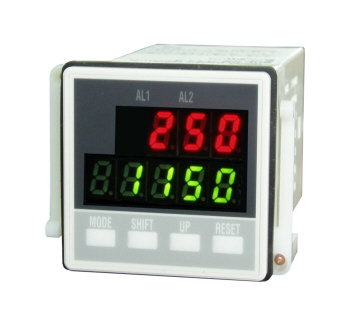

瞬時流量/積算流量 ダブル表示 419シリーズ
瞬時流量赤色表示/積算流量緑色表示 ダブル表示

前面パネルは IP65 レベルの防水構造

耐圧防爆構造ケース入り製作可能

RoHS指令適合品
(ご指定ください)

パネル 48mm×48mm コンパクトサイズ
流量計と同時ご発注いただいた場合は流量計仕様に合わせて
全ての設定をして検査確認後、出荷いたします。



419A アナログ入力モデル 仕様
適用流量計 面積流量計:EMシリーズ MPシリーズ
タービンメータ
電磁流量計
差圧流量計:RDTシリーズ
形   式 419A-□-□-□-□
品   名 デジタル流量指示積算計
供給電源 AC 100 〜 240V  グローバル仕様
DC24V
DC12V
(3種より選択)
センサ用電源 DC24V 30mA
DC12V 60mA
(選択)
瞬時流量表示 瞬時流量表示  赤色 LED 文字高さ8mm 上段
 4桁  0〜9999 ゼロサプレス機能
オーバ表示:フルスケールの110%値を超えると
110%のスケーリング値で点滅
9999を超えると0000で点滅
積算流量表示 積算流量表示 緑色 LED 文字高さ8mm  下段

5桁または10桁選択可能
オーバ表示:5桁の場合5桁を超えると点滅しながら0からカウント
オーバ表示:10桁の場合10桁を超えると点滅しながら0からカウント
10桁表示の場合はUPキーにて上位5桁を表示切り替え
オーバ時の点滅の有無選択機能付き
外部リセット、フロントリセット共に可能

1234567890  の10桁を例にすると
67890 を標準表示し、UPキーを押すと 12345 を表示する。
入力信号 アナログ 4〜20mADC 2線式
アナログ 4〜20mADC ソース信号
入力LOWカット 1 〜10 %設定可能
備  考 開平演算機能無し、リニアライズ機能無し
出力信号 アナログ 4〜20mADC (負荷抵抗MAX500Ω)
出力分解能:1/2000
積算パルス オープンコレクタ NPN (DC30V 200mA)
警報出力(フォトモスリレー接点2点  a接点 端子 1 2 3 4)
積算値バッチ出力 a接点リレー AL1  AL2  2出力
AL2 はオートリセット可
参  考 積算パルス 接点出力(リレー)をご要望の場合は
別途接点分配器絶縁2出力(型式:KMT)をご用意しております。
耐圧防爆構造ケース 型式:EX1R-D10-419   (419Aを1台収納)
外形寸法 mm 48 (W)× 48 (H) ×103 (D)
45 (W) × 45 (H) パネルカット


419B パルス入力モデル 仕様
適用流量計 パドル フローメータ シリーズ
2536、2507、MK515、MK525
タービンメータ・アンプ
CA03 、   PA03
形   式 419B-□-□-□-□
品   名 デジタル流量指示積算計
供給電源 AC 100 〜 240V  グローバル仕様
DC 24V
DC 12V
(3種より選択)
センサ用電源 DC24V 30mA
DC12V 60mA
(選択)
瞬時流量表示 瞬時流量表示  赤色 LED 文字高さ8mm 上段
 4桁  0〜9999 ゼロサプレス機能
オーバ表示:フルスケールの110%値を超えると
110%のスケーリング値で点滅
9999を超えると0000で点滅
積算流量表示 積算流量表示 緑色 LED 文字高さ8mm  下段

5桁または10桁選択可能
オーバ表示:5桁の場合5桁を超えると点滅しながら0からカウント
オーバ表示:10桁の場合10桁を超えると点滅しながら0からカウント
10桁表示の場合はUPキーにて上位5桁を表示切り替え
オーバ時の点滅の有無選択機能付き
外部リセット、フロントリセット共に可能

1234567890  の10桁を例にすると
67890 を標準表示し、UPキーを押すと 12345 を表示する。
入力信号 サイン波
電圧パルス
無電圧接点/オープンコレクタ
備  考 開平演算機能無し、リニアライズ機能無し
出力信号 アナログ 4〜20mADC (負荷抵抗MAX500Ω)
出力分解能:1/2000
積算パルス オープンコレクタ NPN (DC30V 200mA)
警報出力(フォトモスリレー接点2点 a接点 端子 1 2 3 4)
積算値バッチ出力 a接点リレー AL1  AL2  2出力
AL2 はオートリセット可
参  考 積算パルス 接点出力(リレー)をご要望の場合は別途接点分配器絶縁2出力
(型式:KMT)をご用意しております。
耐圧防爆構造ケース 型式:EX1R-D10-419   (419Bを1台収納)
外形寸法 mm 48(W)×48(H)×103(D)
45(W)×45(H) パネルカット

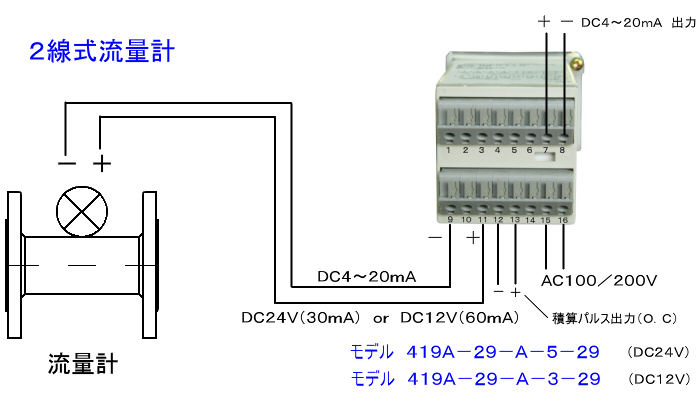

2線式アナログ出力流量計 接続方法 1



面積流量計:EMシリーズ MPシリーズ DC24V
差圧流量計:RDTシリーズ         DC24V


ご注意ください。
旧モデル MCF−□E  型  電気発信にて富士電機製トランスミッタを
搭載した流量計では端子番号 9番にトランスミッタの+
11番にトランスミッタの− を接続します。
(2線式結線が通常の極性と逆になります。)

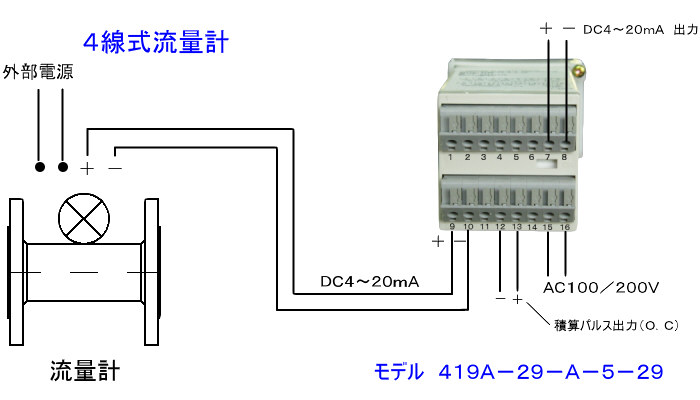

4線式アナログ出力流量計 接続方法 2

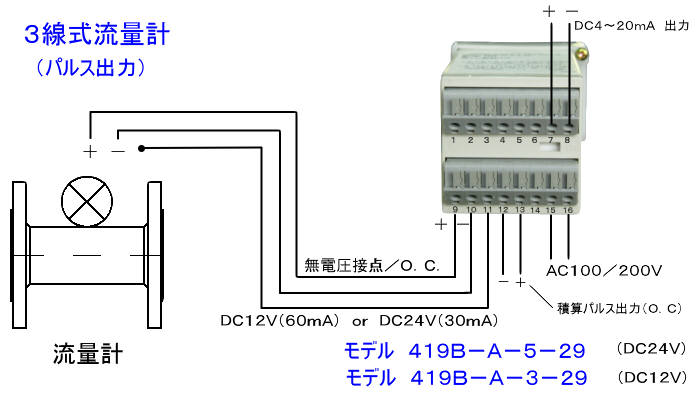

3線式パルス出力流量計 接続方法 3

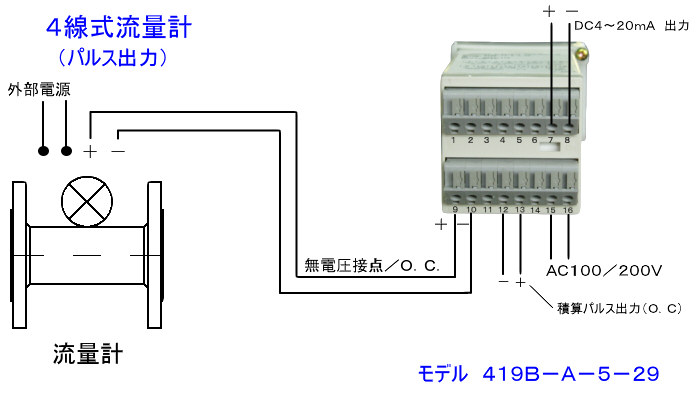

4線式パルス出力流量計 接続方法 4



この場合にセンサ供給電源は使用しません。





実際の流量計との接続例

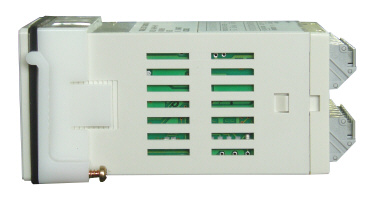

側面外観

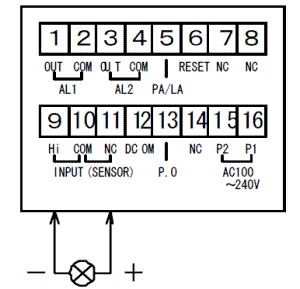

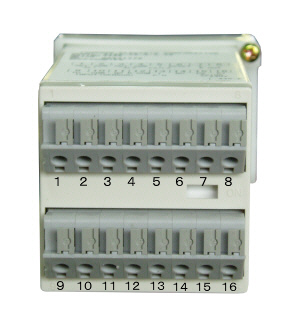

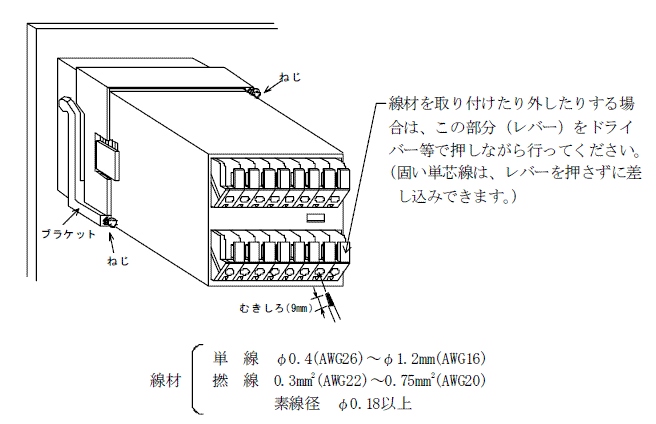

背面端子外観


419A  2線式流量計 接続端子
419A  2線式流量計 接続端子

419A  AC電源 接続端子
419A  AC電源 接続端子

PA/LA  ポーズ、ラッチ入力
P.O       パルスOUT

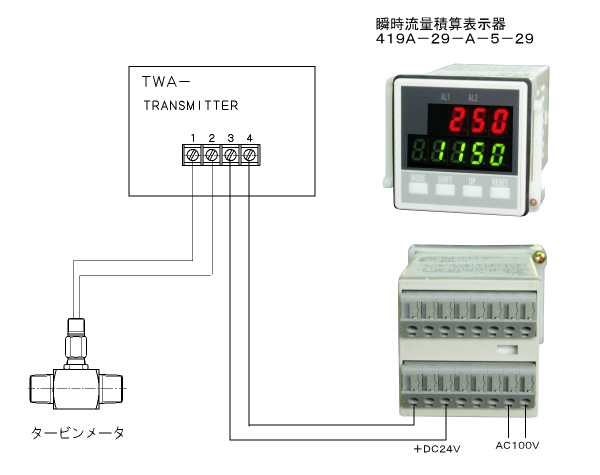

タービンメータ アンプモデル:TWA 組合せ例

TWAはDC12−50(30mA) 電源2線式4〜20mAで出力されますので
419A-29-A-5-29
419A-29-A-3-29
 どちらかを使用してください。

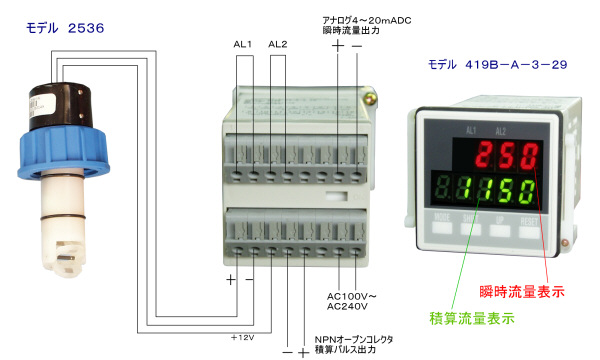

パドルセンサ モデル 2536 組合せ例

2536はDC5−24V(20mA) 電源、オープンコレクタで出力されますので
419B-A-3-29
419B-A-5-29
 どちらかを使用してください。

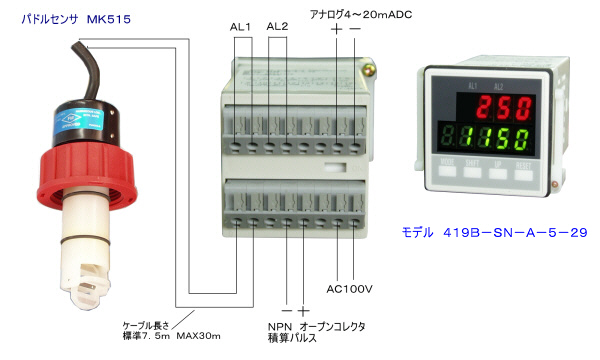

パドルセンサ MK515/525 組合せ例

MK515/525は正弦波電圧パルスで出力されますので
419B-SN-A-5-29 で使用してください。

この場合にセンサ供給電源は使用しません。

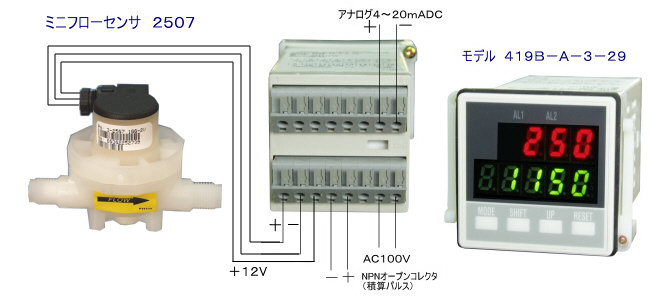

モデル 2507 組合せ例

2507はDC5-24V(13mA) 電源、オープンコレクタで出力されますので
419B-A-3-29
419B-A-5-29
 どちらかを使用してください。




タービンメータ アンプモデル CA03 組合せ例

CA03は24V(30mA) 10V電圧パルスで出力されますので
419B-RE-A-5-29 で使用してください。

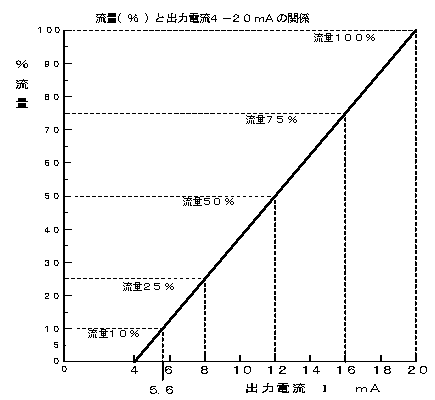

419 シリーズ 出力4-20mA 流量の関係





流量がゼロの時に4.0mA 、流量が最大の時に20.0mA を出力します。
419シリーズに供給電源が断たれた時は出力電流が 0mA となります。

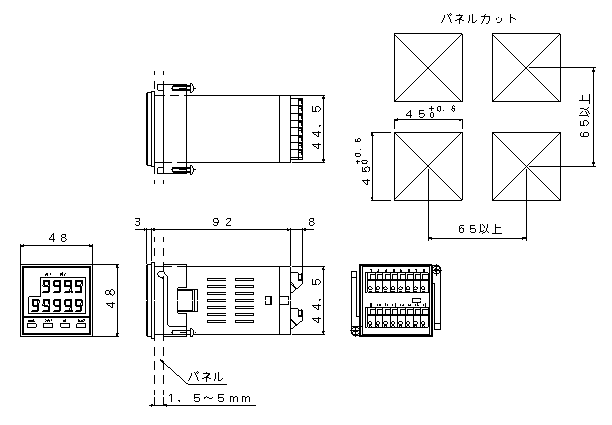

419 シリーズ外形寸法  (mm)


419A 仕様書図面サンプルはこちら


419外形 CAD DATA



アナログ入力モデル仕様 形式 419A−□−□−□−□

瞬時流量
瞬時流量表示 :0〜9999 赤色LED 文字高さ8mm 小数点表示機能ゼロサプレス機能
       :オーバ表示機能/表示の消灯、点灯切替機能付き
スケーリング :フルスケール及びオフセット表示:0〜9999可変
分解能    :1/9999
表示周期   :100ms、400ms、1s、2s、5s 選択可能
移動平均   :平均データ数:1、2、3、4、8、16  選択可能(表示周期100ms時)
確度     :±0.2% of SPAN
温度係数   :±200ppm/℃
入力形式   :シングルエンデット、フローティング入力
A/D変換部 :V−F変換方式

積算流量
積算流量表示 :0〜99999 緑色LED 文字高さ8mm 小数点表示機能ゼロサプレス機能
        カウント桁数5桁又は10桁切替可能(初期設定5桁)
        オーバ表示点滅表示/点灯表示切替可能(初期設定、点滅表示)
        積算オーバの場合の点滅表示はRESETキー1秒以上押すことで0に戻す機能を
        初期設定としていますが、この0戻し機能を無効とする設定も可能です。
        表示の消灯/点灯切替機能付き
積算定数   :100%入力時での1時間の積算値
        20〜99999(180s/1P〜36ms/1P)
積算値初期値 :0〜99999 設定可能
確度     :定格値の±(0.2%+1digit)
表示周期   :約100ms
カットオフ  :瞬時値の0〜10% (LOWカット) 瞬時/積算/出力に対して有効
積算パルス出力:オープンコレクタ出力(NPN)DC30V 200mA、入力とアイソレート
リセット   :積算カウントを“0”または積算初期値にリセット
外部リセット :積算カウントを外部リセット(端子番号12番COMと6番を短絡)
停電対策   :EEPROMで積算値を約10年間記憶保持


プリセット出力

      :2点、フォトモスリレー出力 出力容量AC/DC150V 80mA
        瞬時流量値に対する上限・下限出力、上限・上上限出力
        バッチ2段出力または出力なしの何れかを選択可能。(標準機能付き)

耐電圧    :電源端子/外箱間    AC1500V 1分間
        入力端子/外箱間    AC1500V 1分間
        電源端子/入出力端子間 AC1500V 1分間
絶縁抵抗   :DC500V 100MΩ
供給電源   :AC100〜240V 消費電力 約10VA
        DC24V      消費電力 約250mA
動作周囲温度 :0〜50℃
保存温度   :−20〜70℃
質量     :約160g



形式記号
入力仕様記号 (419A−■)
29:4−20mADC
09:1−5VDC
04:0−5VDC

供給電源仕様記号 (419A−□−■)
A:AC100〜240V
8:DC12V±10%
9:DC24V±10%

センサ電源仕様記号 (419A−□−□−■)
3:12V60mA
5:24V30mA

アナログ出力仕様記号 (419A−□−□−□−■)
ブランク:なし
04:DC0〜5V  (MIN1kΩ)
05:DC0〜10V (MIN2kΩ)
09:DC1〜5V  (MIN1kΩ)
29:4−20mADC(MAX500Ω)
E1:RS−485


形式例 419A−29−A−5−29
アナログ4−20mA入力/供給電源AC100〜240V/センサ電源24V/アナログ4−20mA出力
形式例 419A−29−A−5−09
アナログ4−20mA入力/供給電源AC100〜240V/センサ電源24V/アナログ1−5V出力
形式例 419A−29−9−5−29
アナログ4−20mA入力/供給電源DC24V/センサ電源24V/アナログ4−20mA出力
形式例 419A−29−9−5−09
アナログ4−20mA入力/供給電源DC24V/センサ電源24V/アナログ1−5V出力




パルス入力モデル仕様 形式 419B−□−□−□−□

瞬時流量
瞬時流量表示 :0〜9999 赤色LED 文字高さ8mm 小数点表示機能ゼロサプレス機能
       :オーバ表示機能/表示の消灯、点灯切替機能付き
パルス換算値 :1×10
−6 〜9999可変
時間単位   :時、分、秒 選択可能
表示周期   :100ms、400ms、1s、2s、5s 選択可能
移動平均   :平均データ数:1、2、3、4、8、16  選択可能(表示周期100ms時)
確度     :±(0.05%+1digit)

積算流量
積算流量表示 :0〜99999 緑色LED 文字高さ8mm 小数点表示機能ゼロサプレス機能

カウント桁数5桁又は10桁切替可能(初期設定5桁)
        オーバ表示点滅表示/点灯表示切替可能(初期設定、点滅表示)
        積算オーバの場合の点滅表示はRESETキー1秒以上押すことで0に戻す機能を
        初期設定としていますが、この0戻し機能を無効とする設定も可能です。
        表示の消灯/点灯切替機能付き


パルス係数  :1×10
−9〜9999
積算値初期値 :0〜99999 設定可能
表示周期   :約100ms
SIG表示  :入力信号がある時に点灯
入力周波数  :HFレンジ:0.01Hz〜10kHz、LFレンジ:0.01Hz〜100Hz
最小パルス幅 :HFレンジ:0.05ms、LFレンジ:5ms
積算パルス出力:オープンコレクタ出力(NPN)DC30V 200mA、入力とアイソレート
リセット   :積算カウントを“0”または積算初期値にリセット
外部リセット :積算カウントを外部リセット(端子番号12番COMと6番を短絡)
停電対策   :EEPROMで積算値を約10年間記憶保持


プリセット出力

       :2点、フォトモスリレー出力 出力容量AC/DC150V 80mA
        瞬時流量値に対する上限・下限出力、上限・上上限出力
        バッチ2段出力または出力なしの何れかを選択可能。(標準機能付き)

耐電圧    :電源端子/外箱間    AC1500V 1分間
        入力端子/外箱間    AC1500V 1分間
        電源端子/入出力端子間 AC1500V 1分間
絶縁抵抗   :DC500V 100MΩ
供給電源   :AC100〜240V 消費電力 約10VA
        DC24V      消費電力 約250mA
動作周囲温度 :0〜50℃
保存温度   :−20〜70℃
質量     :約160g

形式記号

入力仕様記号(419B−■)
なし:無電圧接点またはオープンコレクタ DC12V10mA
RE:電圧パルス入力/H=4.5〜30V L=0〜2.0V 入力抵抗 約5k
Ω
SN:サイン波入力/入力 AC0.1〜20Vp−p
MG:タコゼネ入力/入力 AC0.8〜80Vp−p

供給電源仕様記号 (419B−□−■)
A:AC100〜240V
8:DC12V±10%
9:DC24V±10%

センサ電源仕様記号 (419B−□−□−■)
3:12V60mA
5:24V30mA

アナログ出力仕様記号 (419B−□−□−□−■)
ブランク:なし
注意:アナログ出力を使用の場合は「瞬時流量表示を 200〜9999」
に設定する必要があります。

04:DC0〜5V  (MIN1kΩ)
05:DC0〜10V (MIN2kΩ)
09:DC1〜5V  (MIN1kΩ)
29:4−20mADC(MAX500Ω)
E1:RS−485


形式例 419B−□−A−5−29
無電圧接点またはオープンコレクタ入力/供給電源AC100〜240V
/センサ電源24V/アナログ4−20mA出力
形式例 419B−RE−A−5−29
電圧パルス入力/供給電源AC100〜240V
/センサ電源24V/アナログ4−20mA出力
形式例 419B−SN−A−5−29
サイン波入力/供給電源AC100〜240V
/センサ電源24V/アナログ4−20mA出力
形式例 419B−□−A−3−29
無電圧接点またはオープンコレクタ入力/供給電源AC100〜240V
/センサ電源12V/アナログ4−20mA出力
