技術資料　流量計の精度

流量計の精度、誤差、誤差率、器差　などの表現について

[1] フルスケールの±□□％　（±□□％FS）

これはフルスケール最大流量に対する精度を示します。
例えば最大流量100m³/hが計測可能な流量計で精度が±1.0％FSの場合、誤差の絶対値は 100m³/h X 0.01 ＝ 1.0 m³/h となります。

実際の瞬時流量がフルスケールの50％にあたる50m³/hの場合でも誤差は1.0m³/hですので、この場合の計測値50m³/hに対する誤差率は 1.0/50 = 0.02 = 2（％）となります。

このフルスケールに対するレンジ毎の精度をグラフで示すと下図になります。
流量計の種類、型式により±2.0％F.S.　、±1.0％F.S その他、精度は異なります。
弊社での流量計の精度とは、この誤差の百分率である誤差率を表しています。

弊社の流量計で精度をフルスケール（％FS）で表している型式では試験成績書の表現は「精度」として
精度　＝（指示流量－実流量）÷最大流量×100（％）としております。
この場合の最大流量は最大目盛値といたします。

これは、フロート形面積流量計 JIS B 7551:1999（2006確認）より精度は、有効測定範囲において、最大目盛値の±2％とするによります。
弊社の「面積流量計」はこのフルスケールで精度を表示しています。

フルスケール器差については社団法人日本計量機器工業連合会
資料：013流量計用語 2002-4制定
解説８．フルスケール器差、フルスケール精度　によります。
（流量計精度グラフの一例 　フルスケールFS ）

[2] 指示値の±□□％ （±□□％RD）

これは、その流量計で計測している流量における精度です。
ですから±１％RD という精度の流量計はその計測範囲全域で±１％の精度で計測できるということです。
ただし、流量計の計測範囲以下は精度保証外となります。

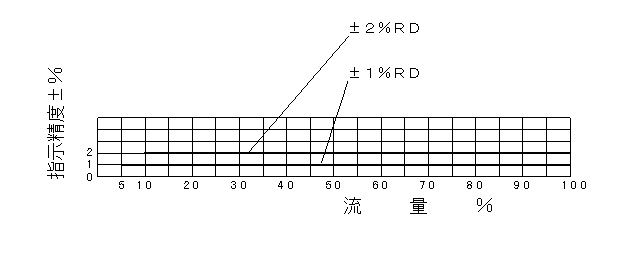

±2％RD　計測範囲10～100％の場合の精度グラフ （0～10％未満精度保証外）
±1％RD　計測範囲　5～100％の場合の精度グラフ（0～5％未満精度保証外）
の例を下に示します。

流量計の種類、型式により±2.0％RD　、±1.0％RD その他　精度は異なります。
一般にパルス信号を出力する（デジタル表示）計測器などの精度表示に用いられています。
精度　＝（指示流量－実流量）÷　実流量×100（％）としております。
（流量計精度グラフの一例 　リーディングRD ）

注）　R.D. : reading の略。
of Reading of Rate と云う場合もあります。

[3] 電磁流量計の測定誤差

電磁流量計　JIS B 7554:1997（2003確認）より
測定誤差　電磁流量計の測定誤差は、指示値に対する誤差（指示値誤差）又はフルスケール流量に対する誤差（フルスケール誤差）によって表す。

指示値に対する誤差ｅは、次の式にって定める。
　ｅ＝（Ｉ－Ｑ）／Ｑ　×　100（％）
　 ここに、ｅ：指示値に対する誤差
　Ｉ：流量計の指示値
　Ｑ：基準校正器又は基準校正装置によって求めた実流量

フルスケール流量に対する誤差ｅＦは、次の式によって表す。
　ｅＦ＝（Ｉ－Ｑ）／Ｉmax　×　100　（％）
　ここに、ｅＦ：フルスケール流量に対する誤差
　Ｉ：流量計の指示値
　Ｑ：基準校正器又は基準校正装置によって求めた実流量
　Ｉmax：流量計のフルスケール流量
　フルスケール流量とは最大出力信号に相当する流量

[4] タービン流量計

タービン流量計による流量測定方法　JIS Z 8765-1980（2002確認）より
流量計の器差（Ｅ）は、次の式によって求める。
　Ｅ（％）＝　（Ｉ－Ｑ）／　I ×　100
　ここに、Ｉ：積算器の指示量
　Ｑ：基準校正器によって求めた実量（定められた状態に補正された値）
　JIS Z 8765-1980 は液体の流量を測定する方法について規定している。
