差圧流量計の圧力損失

 差圧流量計の圧力損失を下記に示します。

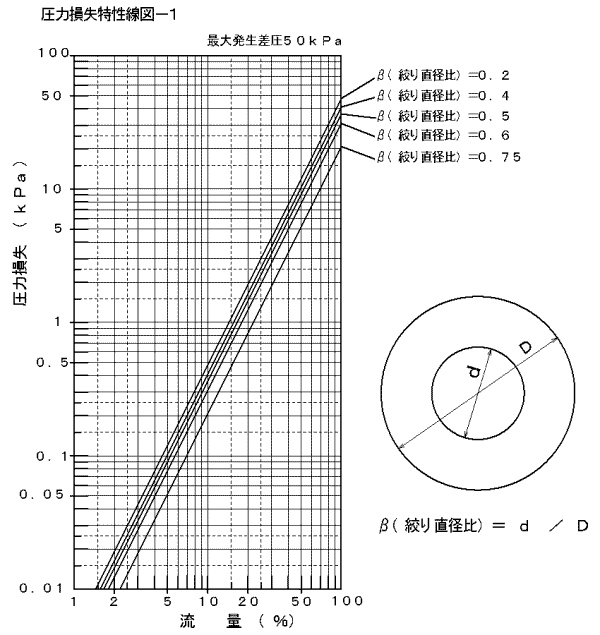

差圧流量計 圧力損失特性線図−1

差圧流量計 圧力損失特性線図−2

備考 1.最大発生差圧 50kPa 25kPa の場合を例として記載してあります。
       2.絞り直径比(β=ベータ)はオリフィス計算によって算出します。
     お引き合いの場合は流体名、口径、流体圧力、流体温度、最大流量
     をご連絡いただければオリフィス計算により絞り直径(d)を算出いたします。
   3.圧力損失と流量の関係

   圧力損失(%)  流量(%)

     100       100
             81                90
             64                80
             49                70
             36                60
             25                50
             16                40
              9                 30
              4                 20
              1                 10
           0.25                 5


   例えば、最大流量時の圧力損失が 25 kPa のオリフィスでは流量が50%
   のとき、圧力損失は 6.25 kPa となります。
