SKV型は材質が全て硬質塩化ビニル(PVC)で製作されておりますので |
型 式 | SKV |
測定流体 | 液体専用 |
製作口径 | (PVC-U) 40A 50A 80A (PVC-C) 40A 50A |
材 質 | (標準) 硬質塩化ビニル・PVC-U (受注生産品) 耐熱性硬質塩化ビニル・PVC-C |
測定範囲 | 1:10 (10〜100%) (測定レンジ) |
精 度 | ±3% FS |
最高使用圧力 | 流量表参照 |
使用温度範囲 | (PVC-U) 0 〜50 ℃ (PVC-C) 0 〜 70 ℃ |
接 続 | JIS 10K FF フランジ |
外観色 |
(標準) PVC グレー色 (受注生産品) 紫外線遮断塗装・ブルー色 |
オプション | 警報出力(1点又は2点) / 指示部透明アクリル管 |

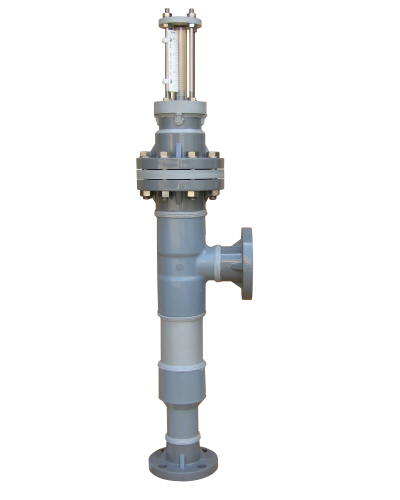

SKV 外観 |
@AB | CD | E | F | G | H | I | J | K | L | 型式番号 |
機種 | 機能 | 流れ方向 | 口径 | 接続 | 規格 | 材質 | 付加1 | 付加2 | 付加3 | 型式名称 |
SKV | □□ | □ | □ | □ | □ | □ | □ | □ | □ | 型式記号 |
↑ 機 能 |
↑ 流 れ 方 向 |
↑ 口 径 |
↑ 接 続 |
↑ 規 格 |
↑ 材 質 |
↑ 付 加 1 |
↑ 付 加 2 |
A | 付加なし (標準) | |
C | 脱脂処理 (旧:禁油処理C1) | |||||||||
K | 寸 法 標準外 (正規記号:M→K 訂正) | |||||||||
U | 紫外線遮断塗装ブルー色(接続部外面) | |||||||||
Z | 特殊 | |||||||||
A | 付加なし | |||||||||
V | メタアクリル管(流量指示部直管) | |||||||||
Z | 特殊 | |||||||||
A | 付加なし | |||||||||
Z | 特殊 | |||||||||
Q | PVC-U 標準 (硬質塩化ビニル) 40A 50A 80A | |||||||||
R | PVC-C (耐熱性硬質塩化ビニル) 40A 50A | |||||||||
Z | 特殊 | |||||||||
A | JIS10K フランジ (標準) | |||||||||
Z | 特殊 | |||||||||
B | フランジ FF | |||||||||
Z | 特殊接続の場合はご相談ください。 | 特殊 | ||||||||
H | (1・1/2B) | 40A | ||||||||
I | (2 B) | 50A | ||||||||
K | (3 B) | 80A | ||||||||
Z | 特殊 | |||||||||
2 | 下 → 上横 (標準) | |||||||||
9 | 特殊流れ方向の場合はご相談ください。 | 特殊 | ||||||||
10 | 指示のみ (標準) | |||||||||
30 | リードスイッチ自己保持/警報出力1点 | アラーム1点 | ||||||||
31 | リードスイッチ自己保持/警報出力2点 | アラーム2点 | ||||||||
99 | 特殊機能の場合はご相談ください。 | 特殊 |
記事1. 型式記号は2010年9月より上の記号に変更になっています。 記事2. 型式記号選択は13桁(英数字)全てを選択していただくことになります。 記事3. 選定サンプル SKV102HBAQAAA 1〜3桁は英字、4〜6桁は数字、以降は英字となります。 記事4. 流体名、流体密度、流体粘度、流体圧力、流体温度、最大流量、流量単位、台数 の仕様は別途ご指定ください。 記事5. 材質記号、PVC-U(硬質塩化ビニル)、PVC-C(耐熱性硬質塩化ビニル)、PVC-HI(耐衝撃性硬質塩化ビニル) は JIS K 6815 JIS K 6743 ISO 6259 に表現されている 記号、呼び名 を用いています。 |
流量測定範囲 SKV
圧力表示は、 MPa(G) は大気圧基準(ゲージ圧)で表しております。 |
標準目盛以外の場合をご指定の場合は、測定範囲(最大値)より 1:10 (10〜100%) のレンジを選定下さい。 |
流量単位は m3/h 以外に、L/h 、 L/min などもご指定いただけます。 |
最大目盛値 | 10 | 12 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 60 | 70 | 80 | 90 |
1目盛流量 | 0.5 | 0.5 | 0.5 | 0.5 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 5 |
口径−流量範囲の表より流量計の最大目盛値を上より選択して、流量レンジ1:10 (10〜100%)を設定してください。 例1:最大流量 10000 L/h の場合 1〜10 ×1000 L/h 例2:最大流量 1000 L/h の場合 1〜10 ×100 L/h など 最大目盛値 ×10n はテーパ管に目盛記載のスペースが狭い場合に ×10n の ×10 ×100 などのべき乗を用いています。 |

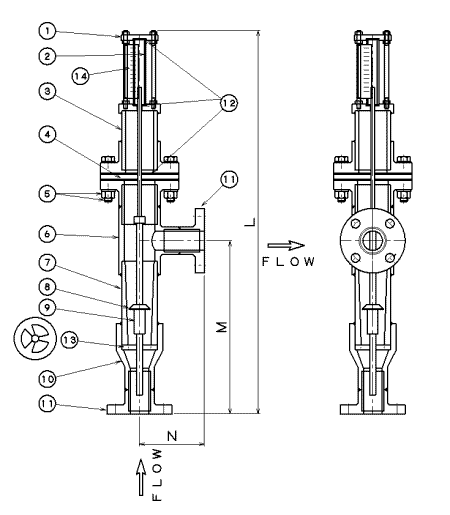

SKV 材質 |
出口側の流れ方向は、右方向(上の図)を標準としております。左方向、後方向、その他 の場合は別途ご指定ください。 流れ方向が異なると、流量目盛板が正面で目視できなくなる場合が生じますので、ご注意ください。 型式:SKV はPVC継ぎ手に成型品を用いることで強度を高めた構造になっています。成型品の寸法は規格化されているために 特殊寸法をご指定になられても、ある程度長くすることは可能ですが、短くすることは出来ませんのでご了承ください。 |
口 径 | 面間寸法 M (mm) | 全長寸法 L (mm) | 質量 (約)kg |
40A | 390 | 120 | 5 |
50A | 460 | 150 | 8 |
80A | 460 | 180 | 13 |
部番 | 部品名 | 材質 Q | 材質 R |
@ | ガラス押さえフランジ | PVC-U | PVC-C |
A | ガラス管 | ガラス | ガラス |
B | エアーチャンバー | PVC-U | PVC-C |
C | 仕切り板 | PVC-U | PVC-C |
D | ボルト・ナット | SUS304 | SUS304 |
E | T字管 | PVC-U | PVC-C |
F | テーパ管 | PVC-U | PVC-C |
G | フロート | PVC-U | PVC-C |
H | フロートロッド | PVC-U | PVC-C |
I | レジューサ | PVC-U | PVC-C |
J | 取付フランジ | PVC-U | PVC-C |
K | パッキン | EPDM | EPDM |
L | ストッパ | PVC-U | PVC-C |
M | 流量目盛板 | アクリル | アクリル |
|
型式:SKV のお引き合いを頂く場合には、口径、流体名、流量範囲、材質、台数、をお知らせください。 流量計をご発注いただき製作する場合には上記型式記号以外に詳細仕様書の「納入仕様書図面」を発行させていただきます。 納入仕様書図面には流体名、流体密度、粘度、流量範囲、流量単位、最高使用圧力最高使用温度、台数 等の仕様が記入されています。 |
警報素子名称 | リードスイッチ |
警報素子形式 | RS-1SH |
警報設定精度 | ±2% FS |
接断差 | 10% FS |
使用温度範囲 | −10〜+60℃ |
使用湿度範囲 | 30〜85% RH |
最大開閉容量 | 10VA 、 10W |
使用電流範囲 | AC10μA〜0.5A DC10μA〜0.5A |
使用電圧範囲 | AC1V〜125V DC1V〜100V |
接点間耐電圧 | DC 250V 1min |
絶縁抵抗 | 100MΩ |
耐電圧 | AC1800V 1s間 |
接点接触抵抗 | 250mΩ以下(リード線抵抗を含む) |
電気的寿命 | 2×10^7 回以上(DC12V 5mA抵抗負荷) |
耐久衝撃性 | 自然落下 10cm |
耐久振動性 | 全振幅 0.5mm(10〜55Hz) |
ケース材質 | PPO/黒 |
コード材質 | HPVC UL1007 AWG26黒 |
銘 板 | テトロンフィルム |
モールド剤 | PUR |
保護構造 | IP 67 |
RS-1SH 外観 |
|
|
上記表で規定の最高使用圧力、最高使用温度、限度を超えて使用し 流量計が破損飛散した場合、人体に危害が加わる恐れがあります。 取り扱いには充分ご注意くださいますようお願いいたします。 |
流量計にアセトンなどの溶剤を流したり、洗浄清掃 する場合などアセトンなどの溶剤を使用するとPVCが劣化 して使用不能または、流量計が破損し人体に危害が加わる恐れがあります。 アセトンなどの溶剤を使用しての洗浄清掃はしないでください。 取り扱いには充分ご注意くださいますようお願いいたします。 |
流体による衝撃や過大な配管応力を加えますと流量計が 破損飛散し人体に危害が加わる恐れがあります。 絶対に衝撃や配管応力が加わる使用はしないで下さい。 取り扱いには充分ご注意くださいますようお願いいたします。 |
流量制御を行う場合電磁弁などを用いると、流量の急激な増大によりフロートが ストッパ部品に突き当たるために衝撃が発生してストッパ部品及びテーパ管 にダメージを与え衝撃の度合いによっては破損に至る場合があります。 このような衝撃が発生するような流量制御はおこなわないでください。 取り扱いには充分ご注意くださいますようお願いいたします。 |
屋外設置など直射日光を受ける環境でのご使用は紫外線の影響 でPVC部品、の劣化を促進する場合があります。 屋外設置する場合は日除けなどの処置をしてください。 取り扱いには充分ご注意くださいますようお願いいたします。 |
冬季など、流体が凍結した場合に流量計が 流体凍結膨張により破損割れが発生して人体に危害が加わる恐れがあります 凍結の可能性がある場合は流体を配管から抜くなどの処置をして下さい。 取り扱いには充分ご注意くださいますようお願いいたします。 |
