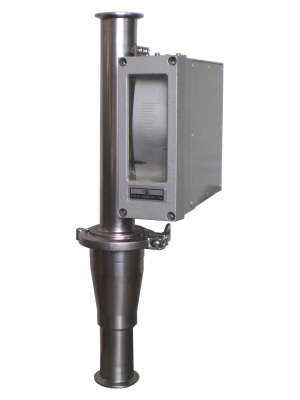

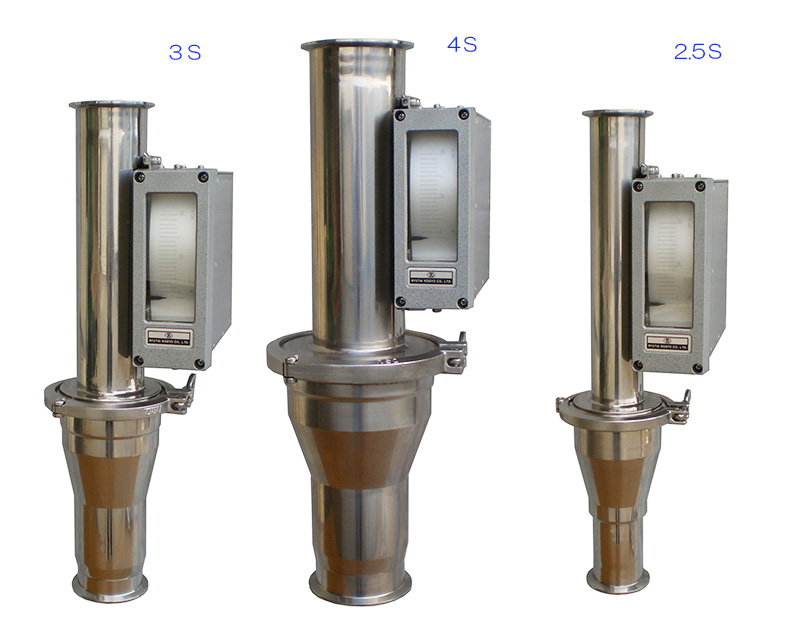

金属製サニタリ面積流量計　　 型式：ESA　　　　New Model
本体形式	ヘルール　スタンダード　（標準流量タイプ）	意匠第1485034号
測定流体	液　　体
精　　　度	±1.5% F.S.
測定範囲	100 〜 1000 L/h 　 　最小：H2O相当 9000〜90000 L/h 　　 最大：H2O相当 最大目盛値の50％以上でのご使用をお薦めいたします。
接　　　続	サニタリ接続 ヘルール　サニタリネジメール　サニタリフランジ
使用材質	SUS304（標準）       SUS316L
サイズ	1S   1.5S   2S   2.5S   3S   3.5S   4S   4.5S   瞬時流量指示の場合は電源不要 （サニタリネジメールの場合は4.5Sを除く）
付加機能	アナログ発信、積算発信 マルチ発信、警報発信
適 　　用	サニタリ配管 製薬、醸造、ミルク、酒、ジュース、お茶 etc

　

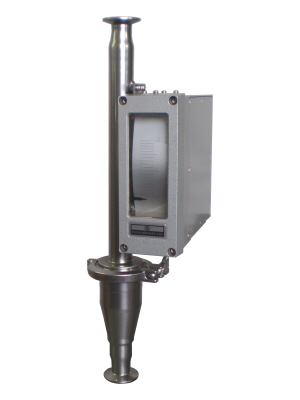

金属製サニタリ面積流量計　　型式：ESB  　　　New Model
本体形式	へルール　サイズアップ　（流量アップタイプ）
測定流体	液　　体
精　　　度	±1.5% F.S.
測定範囲	100 〜 1000 L/h  　最小：H2O相当 9000〜90000 L/h 　 最大：H2O相当 最大目盛値の50％以上でのご使用をお薦めいたします。
接　　　続	サニタリ接続 ヘルール　サニタリネジメール　サニタリフランジ
使用材質	SUS304（標準）        SUS316L
サイズ	1S   1.5S   2S   2.5S   3S   3.5S   4S 　瞬時流量指示の場合は電源不要
付加機能	アナログ発信、積算発信 マルチ発信、警報発信
適 　　用	サニタリ配管 製薬、醸造、ミルク、酒、ジュース、お茶 etc

　

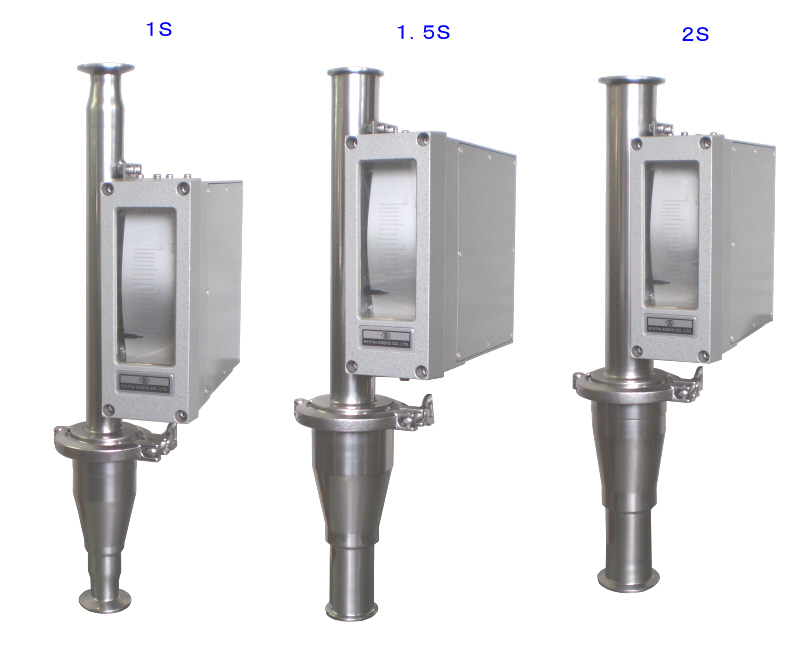

サニタリ面積流量計金属タイプの業界スタンダードモデル 整流装置内蔵により流量計内部の流れを定常流化させ 流量指示を安定させ指示機能性を向上した New Model です。 流量範囲：口径 1S  100 〜  1000  L/h(H2O）　より 意匠第1485034号 旧型式（E-MCF-VMシリーズ）との取り付け寸法（全長）、流量範囲は互換性がありますので リプレース、交換、併設取り付け　などの対応は 100％　保証しております。 （電流発信付きなどの電線管挿入位置が異なる場合は電線管接続長さの変更が必要になる場合があります。）

サニタリ面積流量計金属タイプの業界スタンダードモデル 整流装置内蔵により流量計内部の流れを定常流化させ 流量指示を安定させ指示機能性を向上した New Model です。 最大口径：４．５Ｓ（100Aクラス）　最大流量：90000 L/h (H2O) 意匠第1485034号

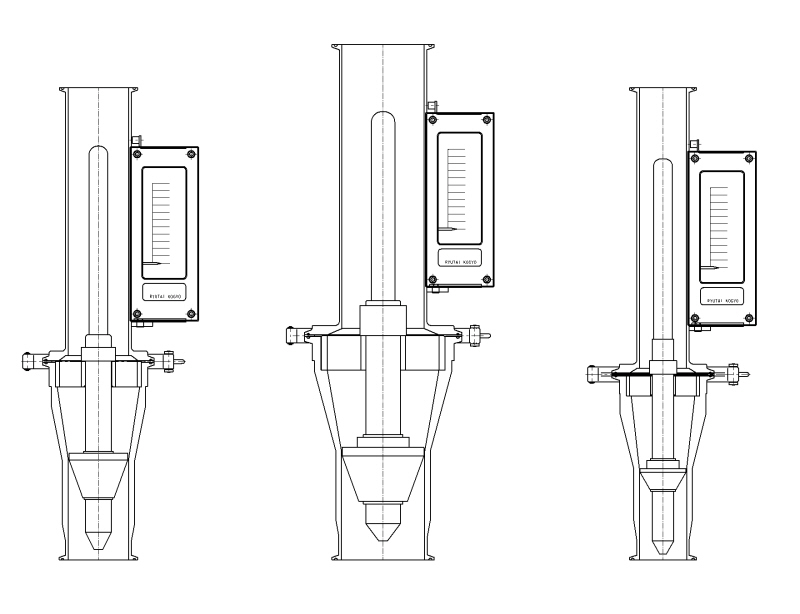

テーパ管上と出口管の間に多孔板式整流装置を配置して フロート下流側の流れを整流し、出口管内部の流れを 定常流とすることでフロートロッド全体の作動が安定し、流量指示針 の作動を安定することで流量読み取り性能を向上した New Model です。 流量ゼロ位置

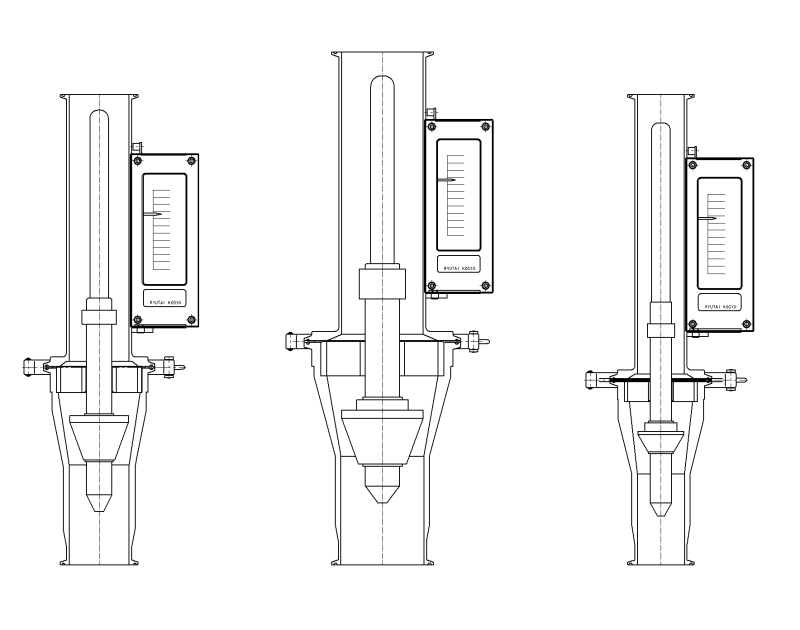

テーパ管上の多孔板式整流装置により流れが整流され 出口管内の液体の流れがスムーズになり、フロート／フロートロッド全体 の横振縦振れが小さくなり流量指示針の振れを小さくしています。 流量最大付近位置

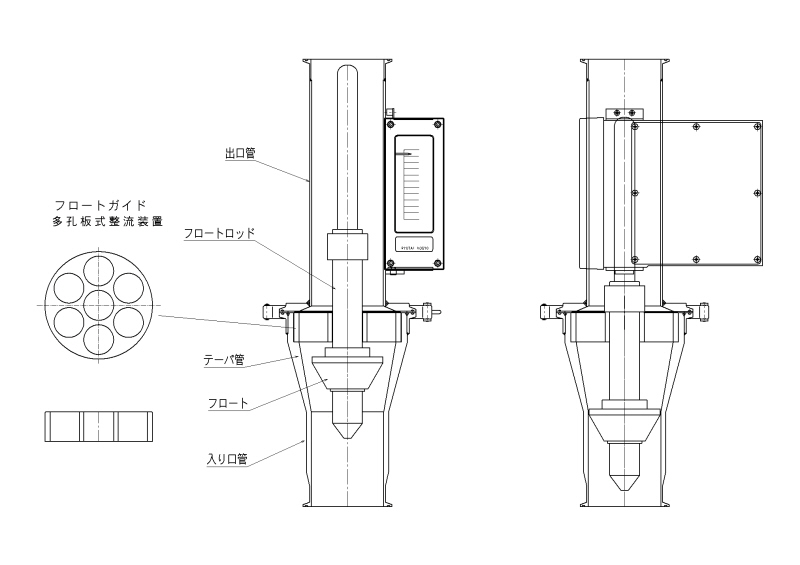

フロートガイド　多孔板式整流装置
