絶縁2出力パルス分配器　KMT

流量計の積算パルスを絶縁したリレー接点又はオープンコレクタに変換。
電源、入力信号、出力信号はそれぞれ絶縁されています。
出力が2出力ありますので、遠隔場所での多利用が可能です。
　
KMT


　

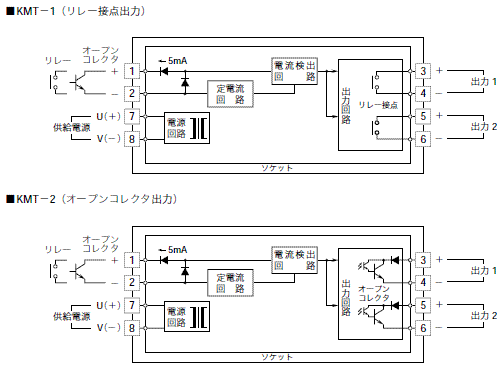

ブロック図・端子接続図

KMT　仕様
適用流量計 各種流量計
流量表示器
型　　　式

KMT-1-B　      （電源：AC100V  リレー接点出力 ：1）
KMT-2-B　    　（電源：AC100V  オープンコレクタ出力：2）
品　　　名 接点分配器
供給電源 AC100V  KMT-□-B
AC110V  KMT-□-C
AC115V  KMT-□-D
AC120V  KMT-□-F
AC200V  KMT-□-G
AC220V  KMT-□-H
AC240V  KMT-□-J
DC12V  KMT-□-S
DC24V  KMT-□-R
消費電力 AC電源：約2VA
DC電源：約1.5W
入力信号 無電圧スイッチ
（接点、オープンコレクタ）
リレー接点出力 最大周波数 1Hz
定格負荷　AC100V 5A （COSφ＝1）
DC24V 5A （抵抗負荷）
電気的寿命5万回（頻度30回／分）
オープンコレクタ出力 最大周波数 40Hz
出力定格　DC24V 100mA
飽和電圧　DC1.8V
モニタランプ（ケース面） ON出力時点灯：赤色LED
OFF出力時点灯：緑色LED
分周機能 なし
使用温度範囲 -5　〜　+55℃
使用湿度範囲 30　〜　90％RH （結露しないこと）
質　量 約400g


入力信号が ON の場合に出力 ON　、入力信号が OFF の場合に出力 OFF
入力信号に同期した出力信号となります。
