耐圧防爆構造流量表示器

EX1R-D5 シリーズ

耐圧防爆構造／瞬時流量デジタル表示
　
特長
■耐圧防爆性能ＥｘｄⅡＢＴ５をクリア
■保護構造 IP65
■小型、軽量化を実現
■危険場所にて瞬時流量、積算流量をデジタル表示
■壁取付形、ポール取付形、自立形

EX1R-D5-19     　仕様　（瞬時流量表示）
適用流量計 面積流量計
タービンメータ
電磁流量計
差圧流量計
超音波流量計
形　　　式 ＥＸ１Ｒ－Ｄ５－１９-３-Ｒ１０　　(AC100V/120V)
ＥＸ１Ｒ－Ｄ５－１９-５-Ｒ１０　　(AC200V/240V)
ＥＸ１Ｒ－Ｄ５－１９-９-Ｒ１０      (     　　DC24V)
品　　　名 耐圧防爆構造デジタル瞬時流量表示器
供給電源 AC100V/120V
AC200V/240V
DC24V
（上記より選択）

Ｒ１０記号：適合ケーブル径 8 ～10mm
Ｒ１２記号：適合ケーブル径 10 ～12mm
Ｒ１４記号：適合ケーブル径12 ～14mm
外部導線引込 耐圧パッキン式引込
表　　　示 0　～　19999
瞬時流量表示 　赤色ＬＥＤ文字高さ 15mm

ご発注時にスケールと小数点位置をご指定ください。
入力信号 アナログ 4～20mADC
外形寸法 210（W）×180（H）×105（D）   mm
ケース材質 アルミ合金鋳物
塗装色 ： 5Y7／1　メラミン樹脂焼付
質　量 約 6 kg

　
EX1R-D5-PC 　    仕様　（積算流量表示）
適用流量計 面積流量計
タービンメータ
電磁流量計
差圧流量計
超音波流量計
形　　　式 ＥＸ１Ｒ－Ｄ５－ＰＣ-１－３－Ｒ１０　　（ON-OFF AC100V/120V)
ＥＸ１Ｒ－Ｄ５－ＰＣ-１－５－Ｒ１０　　（ON-OFF AC200V/240V)
ＥＸ１Ｒ－Ｄ５－ＰＣ-２－３－Ｒ１０　　（電圧パルス AC100V/120V)
ＥＸ１Ｒ－Ｄ５－ＰＣ-２－５－Ｒ１０　　（電圧パルス AC200V/240V)
　
品　　　名 耐圧防爆構造デジタル積算流量表示器
供給電源 AC100V/120V
AC200V/240V
（上記より選択）

Ｒ１０記号：適合ケーブル径 8 ～10mm
Ｒ１２記号：適合ケーブル径 10 ～12mm
Ｒ１４記号：適合ケーブル径12 ～14mm
外部導線引込 耐圧パッキン式引込
表　　　示 0 ～　99999999
積算流量表示 　赤色ＬＥＤ文字高さ 10mm
外部リセット入力（端子台）
停電対策　EEPROM　データ保持：約10年間
入力信号 無電圧接点　or　NPNオープンコレクタ
電圧パルス　L＝0～2V　H＝4.5～30V
外形寸法 210（W）×180（H）×105（D）  mm
ケース材質 アルミ合金鋳物
塗装色：5Y7／1　メラミン樹脂焼付
質　量 約 6 kg

　

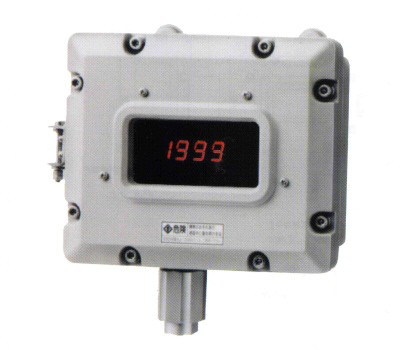

ＥＸ１Ｒ－Ｄ５－１９Ａ　　　　２線式デジタル瞬時流量表示

　型式：ＥＸ１Ｒ－Ｄ５－１９Ａ－０－Ｒ１０

　入力信号：4～20mADC
　供給電源：不要（2線式）
　最大表示：1999　（3・1/2桁赤色LED文字高さ14.2mm）
　スケーリング：オフセット±200
　　　　　　　　フルスケール100～1999
　　　　　　　　スパン　　　　100～1999

　小数点：出荷時固定
　　　　　ご発注時にスケールと小数点位置をご指定ください。

　サンプリング：約2.5回／秒
　オーバー表示：1999表示を超えると　１□□□　（□：消灯）
　電圧降下：　4mA時　約5.0Ｖ
　　　　　　　  20mA時　約5.3Ｖ
　防爆構造：耐圧防爆構造
　外部導線引込：耐圧パッキン式引込
　防爆性能：ＥｘdⅡＢＴ５
　保護構造：IP65
　容器材質：アルミ合金鋳物

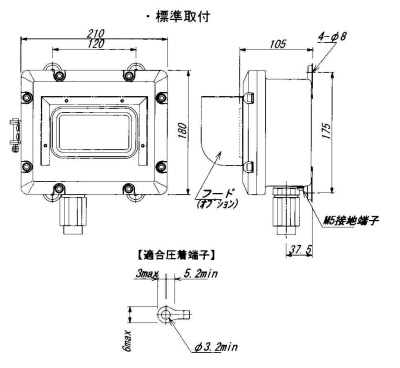

　取　　付　：壁掛け標準、（ポール取付可、自立形可）

　引込金具：Ｒ１０（適合ケーブル径8mm～10mm　   標準)
　引込金具：Ｒ８　（適合ケーブル径6mm～8mm　　 指定要)
　引込金具：Ｒ１２（適合ケーブル径10mm～11mm　指定要)
　引込金具：Ｒ１４（適合ケーブル径12mm～14mm　指定要)
　引込金具：Ｒ１６（適合ケーブル径14mm～16mm　指定要)
　引込金具：Ｒ１８（適合ケーブル径16mm～18mm　指定要)
　引込金具：Ｒ２０（適合ケーブル径18mm～20mm　指定要)

　オプション：末尾  -F  　フード付

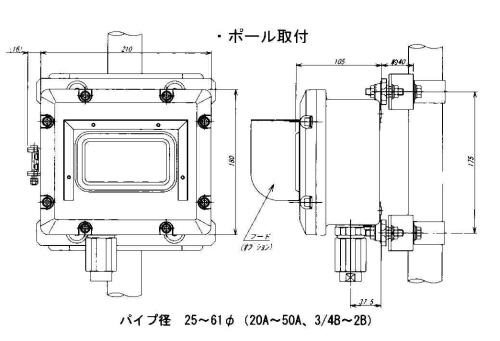

　オプション：末尾  -P  　ポール取付
　オプション：末尾  -FP  フード付ポール取付

　塗装色：5Y7／1
　質　量：約6kg

　２線式センサをご使用の場合はセンサへの供給電源は別途必要となります。
　本器には、流量センサ、圧力センサなどへの電源供給機能はありません。
　
